aitendoの3桁電圧表示器を3線式に改造する！

こんにちは、けんです。
今回は珍しく、ゲームとは関係ないネタですｗ

1 格安の電圧表示器
2 2線式から3線式へ
3 動作確認
4 わざわざこれを使わなくても・・・

格安の電圧表示器

秋葉原の秋月電子やaitendoで売っている7セグLEDを使った電圧表示器が安く売っています。
僕もaitendoの3桁電圧表示器（青）を買ってみました。

3桁電圧表示器

https://www.aitendo.com/product/14779

●概要（色）、4.5〜30VDC、2線●仕様・機能極小電圧表示器、測定電圧範囲：(赤)DC4.50〜30.0V，(绿)DC4.70〜30.0V，(青)DC5.00〜30.0V、動作電圧：(赤)DC4.…

aitendo

測定電圧範囲が5～30Vとなっていて、5V程度の電圧を掛けるとこのように表示されます。

電圧を上げていくと、さらに明るく表示されます。

しかし電圧範囲を下回ると暗くてほとんど見えなくなります。
うっすら4.32と出てるのですが、見えるでしょうか。

電子工作では5Vもよく使いますが、3.3Vも使いますし、電池の電圧も測りたいときもあるので、これだとイマイチ不便です。
ということで、改造して0Vから測定できるようにします。

2線式から3線式へ

暗くなる原因はLEDを表示するための電源と測定するための電源が同じである2線式になっているためです。
これをLEDを表示するための電源を分離することで、0Vから測定できるようになります。

まず、サイドのフックを外に広げながらLED前面から押し込むことで分解します。

続いて左下にあるR3と書かれた0Ω抵抗を取り外します。

そしてVTと書かれたランドにリード線（今回は黄色）を取り付け、黒いリード線が出ているランドにもう1本黒いリード線を取り付け。
これで3線式電圧計の完成です。

動作確認

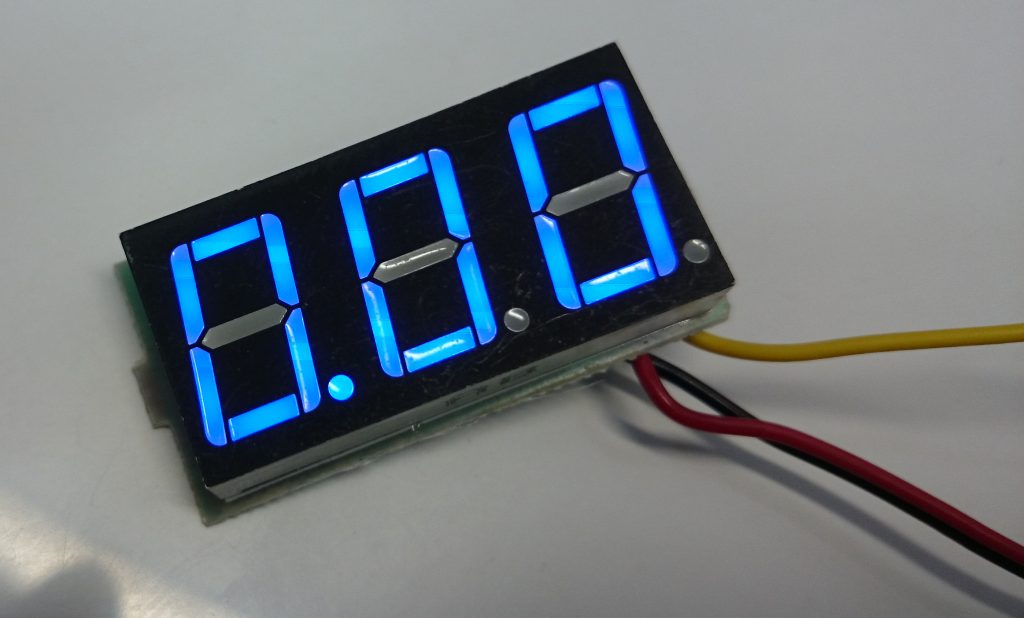

改造が終わったら、赤いリード線に5V、黒いリード線に5V側のGNDを接続するとLEDが点灯します。
電圧測定用のリード線（黄）に何も繋いでいないので、0.00と表示されます。

そして黄色いリード線に被測定電源の＋側、もう1本の黒いリード線に被測定電源のGNDをつなぐことで、電圧表示できます。
もちろん2線式のときは表示できなかった低電圧でも表示可能です。

最終的に赤と黒のリード線はICクリップを付けることにしました。
（この写真では黒リード線を追加し忘れてます^^;）

これで電池の電圧測定も簡単にできますね。

わざわざこれを使わなくても・・・

「テスターがアレば簡単に測れるじゃん！」
「小さいテスターなら持ち運びにも邪魔にならないし。」
なんて事を言ってはいけません！ｗ

LEDで表示できることに意味があるんです！
LEDを光らせたいんです！
青いLEDを！

そういやこの基板の右の方をよく見てみると、半固定抵抗用のランドがあります。

電圧校正用かな？とも思ったのですが、最終的にパターンが繋がっていないような・・・
スルーホールは見当たらないし、まさかビルドアップ基板ってことも無いでしょうし。
自分で線飛ばせば機能するかな？
