KiCADで部品を円形に並べるスクリプトをChatGPTに作ってもらった

こんにちは、けんです。

KiCADで部品を円形に配置したくなることありませんか？
ありますよね？ね？

円形配列も試したんですが、思ってたんと違う感じでした。
軽く調べた中ではスクリプトを使うのが良さそうでしたが、面倒だったのでChatGPTにお願いしました。

1 部品を円形に並べるスクリプト
2 まとめ

部品を円形に並べるスクリプト

こちらがKiCADで部品を円形に並べるスクリプトです。
KiCAD8.0.3で動作確認しました。

ChatGPT製なのでコメントに色々書いてありますが、気になさらず。

import pcbnew
import math
import builtins as _bi

# ================= パラメータ =================
REF_PREFIX = "D"          # 参照名の接頭辞（例: D -> D1..D12）
COUNT = 12                # 部品数
START_INDEX = 1           # 開始番号（D1からなら1）
RADIUS_MM = 40.0          # 半径[mm]
START_ANGLE_DEG = 0.0     # +X=0°, CCWが正（開始角度）
CLOCKWISE = True          # 並び順 True=時計回り, False=反時計回り
CENTER_X_MM = 0.0         # 中心X[mm]
CENTER_Y_MM = 0.0         # 中心Y[mm]

# ── 向き制御 ──────────────────────────────
FOLLOW_TANGENT_CW = True  # 接線の“進行方向”に合わせる（True=時計回り, False=反時計回り）
ROT_OFFSET_DEG = 0.0      # 全体の微調整（極性マークなどを合わせたい時）
ANGLE_SIGN = -1.0         # ← あなたの観察どおり「角度にマイナス」を掛けるなら -1.0
# ANGLE_SIGN を +1.0 にすれば通常の向きに戻せます

# ── 位置補正 ──────────────────────────────
USE_CENTER_COMPENSATION = True  # 外形中心を円周に乗せる（原点ズレ対策）
# ============================================

def mm_to_nm(v_mm: float) -> int:
    return int(_bi.round(v_mm * 1e6))

def rot(vx: float, vy: float, deg: float):
    r = math.radians(deg)
    c, s = math.cos(r), math.sin(r)
    return (vx * c - vy * s, vx * s + vy * c)

def get_bbox(mod):
    """KiCad 6/7/8 互換の外形矩形取得"""
    if hasattr(mod, "GetBoundingBox"):
        return mod.GetBoundingBox()
    if hasattr(mod, "GetFootprintRect"):
        return mod.GetFootprintRect()
    raise RuntimeError("No bounding box method found for this KiCad version.")

board = pcbnew.GetBoard()

center = pcbnew.VECTOR2I(mm_to_nm(CENTER_X_MM), mm_to_nm(CENTER_Y_MM))
radius_nm = mm_to_nm(RADIUS_MM)

# 並び角ステップ
step = 360.0 / COUNT
if CLOCKWISE:
    step = -step

missing = []
for i in range(COUNT):
    ref = f"{REF_PREFIX}{START_INDEX + i}"
    mod = board.FindFootprintByReference(ref)
    if not mod:
        missing.append(ref)
        continue

    # 円周上の理想点（アンカー基準）
    ang_deg = START_ANGLE_DEG + step * i
    ang_rad = math.radians(ang_deg)
    px = center.x + int(_bi.round(radius_nm * math.cos(ang_rad)))
    py = center.y + int(_bi.round(radius_nm * math.sin(ang_rad)))

    # 接線の基準角
    tangent_deg = ang_deg - 90.0 if FOLLOW_TANGENT_CW else ang_deg + 90.0

    # 現在角度を保持しつつ長辺(X/Y)を判定
    cur_deg = mod.GetOrientationDegrees()

    # 一瞬だけ0°/90°にして外形サイズを比較（表示更新はしない）
    mod.SetOrientationDegrees(0.0)
    bbox0 = get_bbox(mod)
    w0, h0 = bbox0.GetWidth(), bbox0.GetHeight()

    mod.SetOrientationDegrees(90.0)
    bbox90 = get_bbox(mod)
    w90, h90 = bbox90.GetWidth(), bbox90.GetHeight()

    # 元の角度に戻す
    mod.SetOrientationDegrees(cur_deg)

    # ローカルXが長辺か？
    long_is_local_x = (w0 >= h0) or (h90 >= w90)

    # 長辺を接線に合わせる角度
    new_deg = tangent_deg if long_is_local_x else (tangent_deg + 90.0)
    new_deg += ROT_OFFSET_DEG

    # ★ 観察どおり符号反転を適用（必要な場合）
    new_deg *= ANGLE_SIGN

    # 外形中心を円周に乗せる補正（原点ズレ対策）
    if USE_CENTER_COMPENSATION:
        bbox_now = get_bbox(mod)     # 現在角度の外形（ワールド座標）
        pos_now = mod.GetPosition()
        dx_w = bbox_now.Centre().x - pos_now.x
        dy_w = bbox_now.Centre().y - pos_now.y

        # ワールド→ローカル(-cur_deg)→新ワールド(+new_deg)
        dx_l, dy_l = rot(dx_w, dy_w, -cur_deg)
        dx_n, dy_n = rot(dx_l, dy_l, new_deg)

        target_x = int(_bi.round(px - dx_n))
        target_y = int(_bi.round(py - dy_n))
    else:
        target_x, target_y = px, py

    # 適用
    mod.SetOrientationDegrees(new_deg)
    mod.SetPosition(pcbnew.VECTOR2I(target_x, target_y))

pcbnew.Refresh()

if missing:
    print("[警告] 見つからなかった参照:", ", ".join(missing))
else:
    print("[OK] 全部配置完了！")

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

import pcbnew

import math

import builtins as _bi

# ================= パラメータ =================

REF_PREFIX = "D" # 参照名の接頭辞（例: D -> D1..D12）

COUNT = 12 # 部品数

START_INDEX = 1 # 開始番号（D1からなら1）

RADIUS_MM = 40.0 # 半径[mm]

START_ANGLE_DEG = 0.0 # +X=0°, CCWが正（開始角度）

CLOCKWISE = True # 並び順 True=時計回り, False=反時計回り

CENTER_X_MM = 0.0 # 中心X[mm]

CENTER_Y_MM = 0.0 # 中心Y[mm]

# ── 向き制御 ──────────────────────────────

FOLLOW_TANGENT_CW = True # 接線の“進行方向”に合わせる（True=時計回り, False=反時計回り）

ROT_OFFSET_DEG = 0.0 # 全体の微調整（極性マークなどを合わせたい時）

ANGLE_SIGN = -1.0 # ← あなたの観察どおり「角度にマイナス」を掛けるなら -1.0

# ANGLE_SIGN を +1.0 にすれば通常の向きに戻せます

# ── 位置補正 ──────────────────────────────

USE_CENTER_COMPENSATION = True # 外形中心を円周に乗せる（原点ズレ対策）

# ============================================

def mm_to_nm(v_mm: float) -> int:

return int(_bi.round(v_mm * 1e6))

def rot(vx: float, vy: float, deg: float):

r = math.radians(deg)

c, s = math.cos(r), math.sin(r)

return (vx * c - vy * s, vx * s + vy * c)

def get_bbox(mod):

"""KiCad 6/7/8 互換の外形矩形取得"""

if hasattr(mod, "GetBoundingBox"):

return mod.GetBoundingBox()

if hasattr(mod, "GetFootprintRect"):

return mod.GetFootprintRect()

raise RuntimeError("No bounding box method found for this KiCad version.")

board = pcbnew.GetBoard()

center = pcbnew.VECTOR2I(mm_to_nm(CENTER_X_MM), mm_to_nm(CENTER_Y_MM))

radius_nm = mm_to_nm(RADIUS_MM)

# 並び角ステップ

step = 360.0 / COUNT

if CLOCKWISE:

step = -step

missing = []

for i in range(COUNT):

ref = f"{REF_PREFIX}{START_INDEX + i}"

mod = board.FindFootprintByReference(ref)

if not mod:

missing.append(ref)

continue

# 円周上の理想点（アンカー基準）

ang_deg = START_ANGLE_DEG + step * i

ang_rad = math.radians(ang_deg)

px = center.x + int(_bi.round(radius_nm * math.cos(ang_rad)))

py = center.y + int(_bi.round(radius_nm * math.sin(ang_rad)))

# 接線の基準角

tangent_deg = ang_deg - 90.0 if FOLLOW_TANGENT_CW else ang_deg + 90.0

# 現在角度を保持しつつ長辺(X/Y)を判定

cur_deg = mod.GetOrientationDegrees()

# 一瞬だけ0°/90°にして外形サイズを比較（表示更新はしない）

mod.SetOrientationDegrees(0.0)

bbox0 = get_bbox(mod)

w0, h0 = bbox0.GetWidth(), bbox0.GetHeight()

mod.SetOrientationDegrees(90.0)

bbox90 = get_bbox(mod)

w90, h90 = bbox90.GetWidth(), bbox90.GetHeight()

# 元の角度に戻す

mod.SetOrientationDegrees(cur_deg)

# ローカルXが長辺か？

long_is_local_x = (w0 >= h0) or (h90 >= w90)

# 長辺を接線に合わせる角度

new_deg = tangent_deg if long_is_local_x else (tangent_deg + 90.0)

new_deg += ROT_OFFSET_DEG

# ★ 観察どおり符号反転を適用（必要な場合）

new_deg *= ANGLE_SIGN

# 外形中心を円周に乗せる補正（原点ズレ対策）

if USE_CENTER_COMPENSATION:

bbox_now = get_bbox(mod) # 現在角度の外形（ワールド座標）

pos_now = mod.GetPosition()

dx_w = bbox_now.Centre().x - pos_now.x

dy_w = bbox_now.Centre().y - pos_now.y

# ワールド→ローカル(-cur_deg)→新ワールド(+new_deg)

dx_l, dy_l = rot(dx_w, dy_w, -cur_deg)

dx_n, dy_n = rot(dx_l, dy_l, new_deg)

target_x = int(_bi.round(px - dx_n))

target_y = int(_bi.round(py - dy_n))

else:

target_x, target_y = px, py

# 適用

mod.SetOrientationDegrees(new_deg)

mod.SetPosition(pcbnew.VECTOR2I(target_x, target_y))

pcbnew.Refresh()

if missing:

print("[警告] 見つからなかった参照:", ", ".join(missing))

else:

print("[OK] 全部配置完了！")

パラメータについてはコメントを見ていただければ分かるかと思います。
REF_PREFIXは抵抗ならR、コンデンサならCを指定してください。

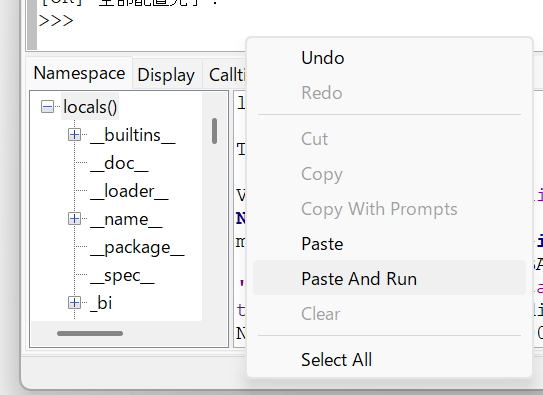

使い方ですが、パラメータを修正したらスクリプト丸ごとコピーし、KiCADのPCBエディターのツール→スクリプトコンソールを開き、Shellタブの最下行の>>>にカーソルを持っていった状態で右クリックし、Paste And Runをクリックするだけです。

するとスクリプトが動くので、少し待つといい感じに部品が並んでくれるはずです。

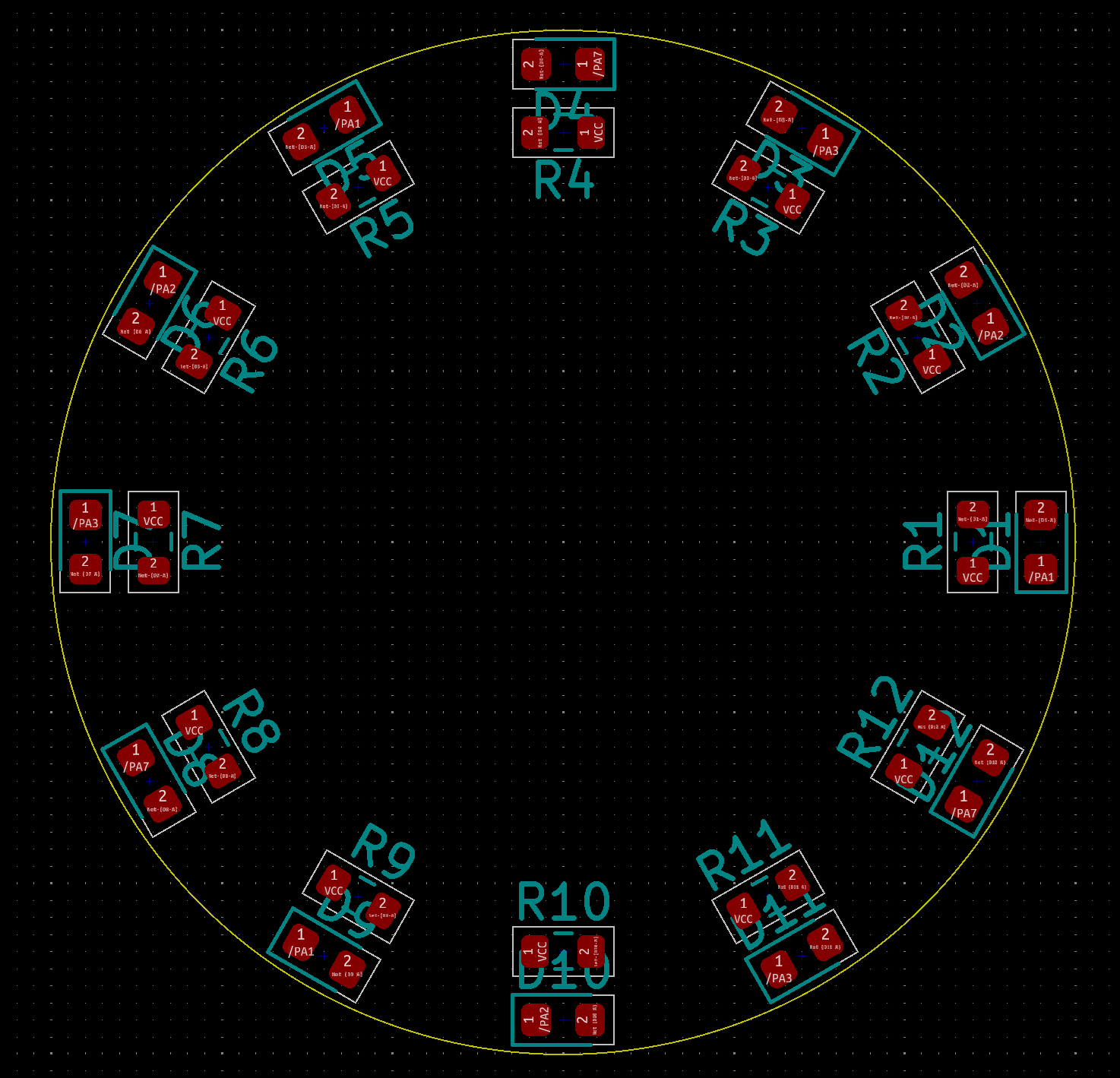

以下はこのスクリプトを使って、LEDと抵抗それぞれ円状に配置した状態です。

キレイに並んでくれて気持ち良いです。

まとめ

KiCADで部品を円形に配置するためのスクリプトをChatGPTに作ってもらいました。

最終的なスクリプトになるまで10回ChatGPTと対話しましたが、それでも30分くらいでできました。
自分の伝え方が良ければ、その半分くらいでもできたと思います。

もし上のスクリプトがご自身の環境でうまく動かなかった場合も、ChatGPTに原因を聞いてみてください。
